UV svítilna

Začal jsem s geocachingem a pro hledání některých kešek je potřeba mít UV světlo. Proto jsem se rozhodl doma si svítilnu vyrobit. Svítilna je vyrobena z běžně dostupných součástek. Napájena je z 9V baterky a přibližná cena výroby je 30kč.

Soupis součástek a materiálu:

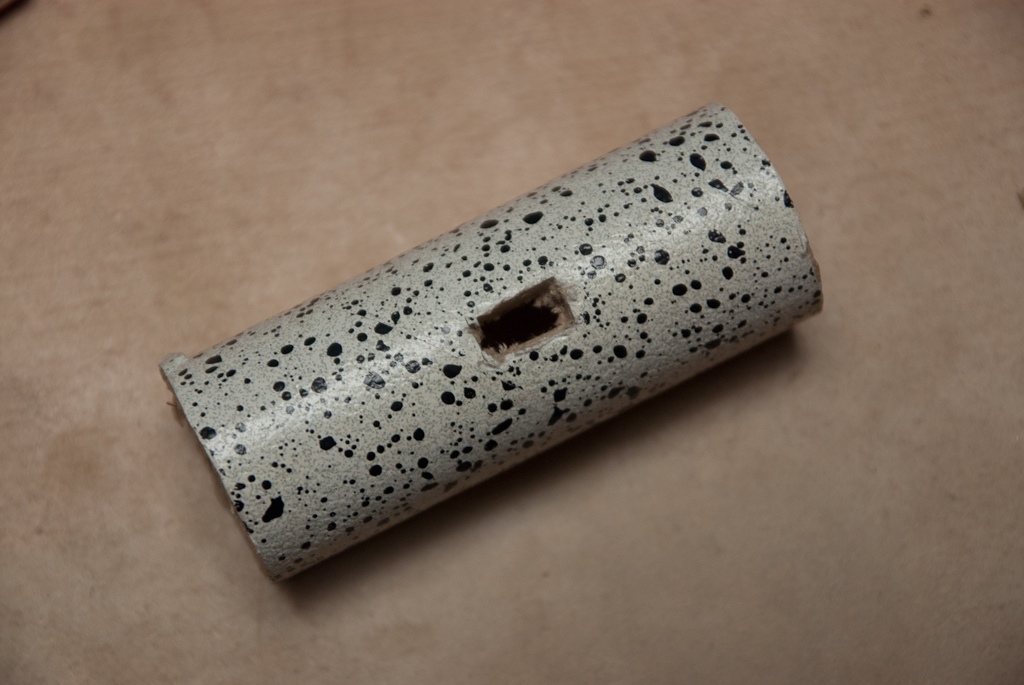

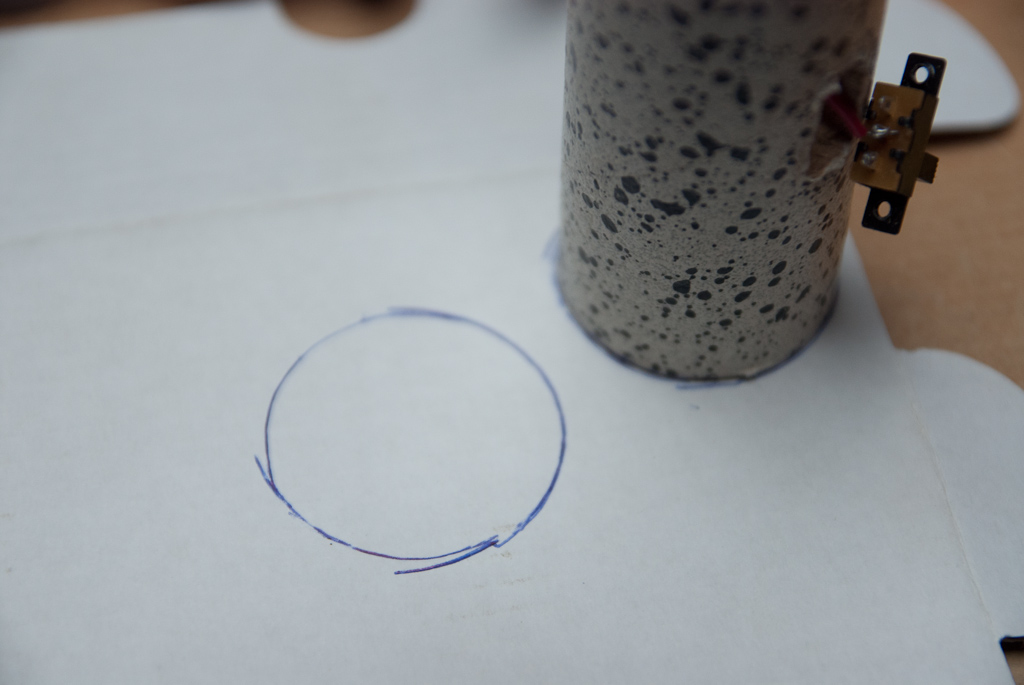

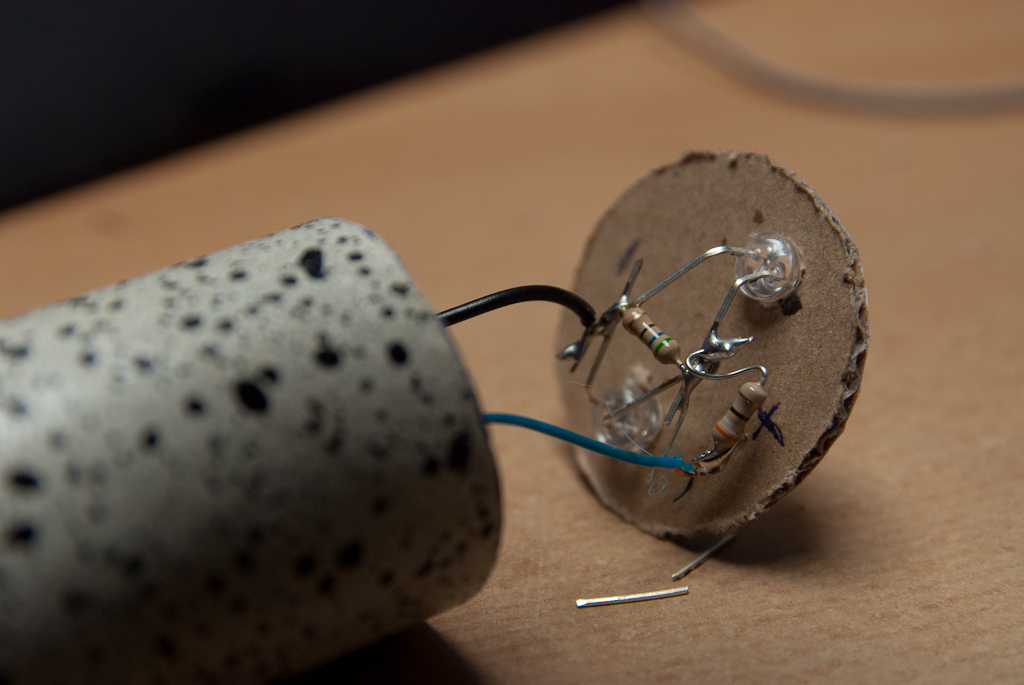

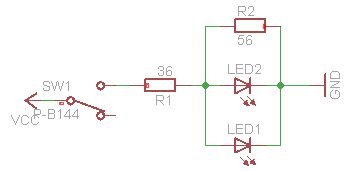

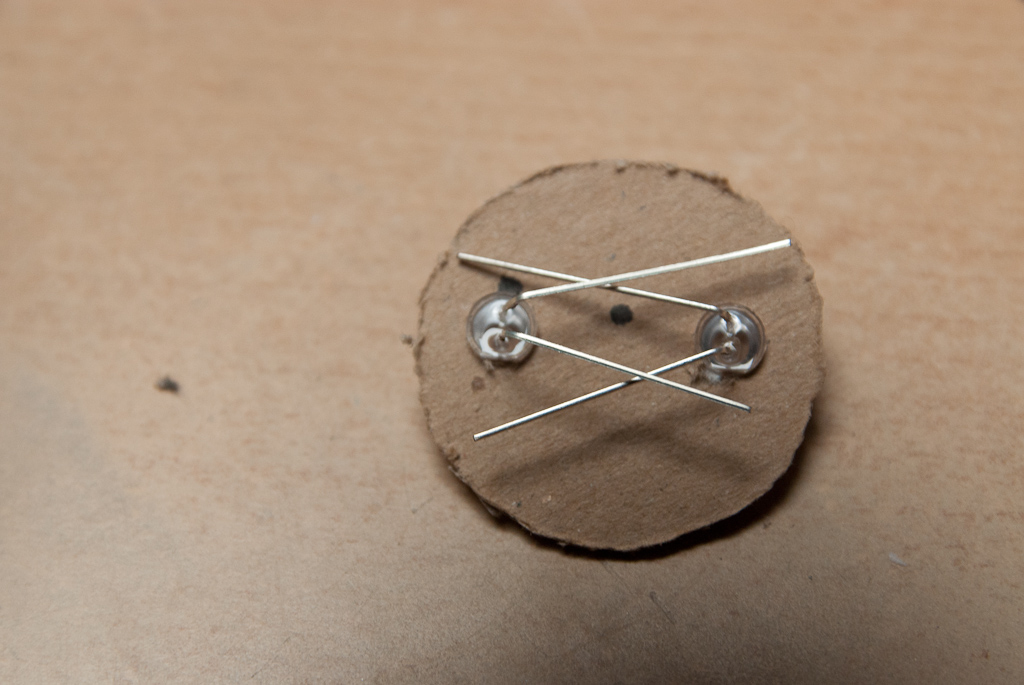

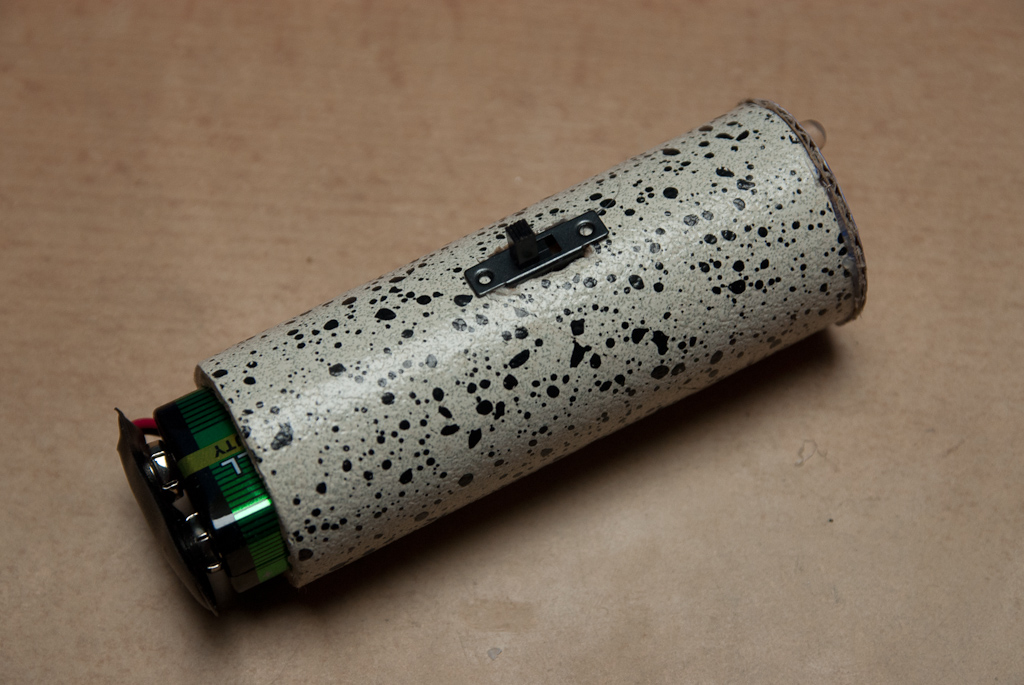

Připravíme si všechny součástky a materiál, který budeme používat. Do papírové trubky vytvoříme díru na vložení spínače. Dále z kartonu vystřihneme kolečko podle velikosti trubky. Které použijeme k uložení diod a elektroniky. Do kolečka vystřihneme případně vyvrtáme díru na diody. Diody do připravených děr vložíme a ohneme vývody tak aby katody (plus) byly na jedné straně kolečka a anody (mínus) na druhé. Teď napájíme odpor 56 ohmu mezi katody a anody diod. Druhý odpor 36 ohmu napájíme ke katodám diod a druhý konec přez kousek drátku k spínači (krajní hrot). Na anody diod přichytíme mínus (černý drátek) od kabelu napájení. Nakonec napájíme plus (červený drátek) ke spínači (prostřední hrot). Už máme skoro celou svítilnu hotovou. Je dobré teď ozkoušet jestli se diody rozsvítí při zapojení baterie a přepnutí spínače. Pokud ano tak stačí trocha lepidla na připevnění kolečka k trubce. Nechat zaschnout a používat.
